Cable Tipo MV

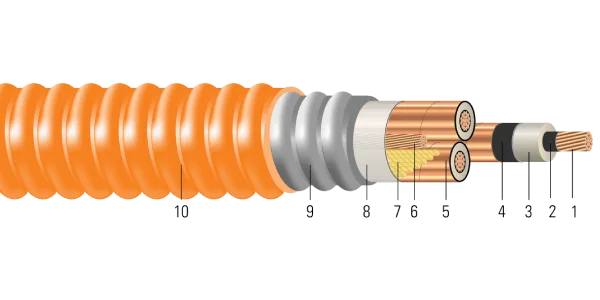

Caracteristicas
Conductor:
Cobre desnudo trenzado comprimido de clase B según ASTM B3 y ASTM B8
Aislante:
320 Milésimas de pulgada de caucho de etileno propileno sin plomo (NL-EPR), nivel de aislamiento del 133 %
Conductor a Tierra:
Cobre desnudo trenzado comprimido de clase B según ASTM B3 y ASTM B8
Relleno:
Relleno de papel encerado
Aglutinante:
Cinta de polipropileno
Armadura:
Armadura entrelazada de aluminio (AIA)
Chaqueta General:
Cloruro de polivinilo (PVC)
Pesos y Medidas
| Tamaño de la condición | Recuento de hebras | Diámetro sobre el conductor | Diámetro sobre aislamiento | Diámetro sobre el escudo de aislamiento | Suelo | Diámetro sobre la armadura | Espesor de la cubierta | Diámetro exterior aproximado | Peso de cobre | Peso aproximado | Tensión máxima de tracción | Radio de curvatura mínimo |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 AWG/Kcmil | 37 | 0.789 in | 1.452 in | 1.512 in | 1×2/0 | 3.637 in | 85 mil | 3.807 in | 5453 lb/1000 ft | 9330 lb/1000 ft | 12000 lb | 26.6 in |
Datos Eléctricos y de Ingeniería
| Tamaño de la condición | Resistencia de CC a 25 °C | Resistencia de CA a 90 °C | Reactancia capacitiva a 60 Hz | Reactancia inductiva a 60 Hz | Impedancia de secuencia cero | Impedancia de secuencia positiva | Corriente de cortocircuito del blindaje (6 ciclos) | Corriente máxima admisible en conducto (90/105 °C) | Corriente máxima admisible en el aire (90/105 °C) |
|---|---|---|---|---|---|---|---|---|---|
| 500 AWG/Kcmil | 0.022 Ω/1000 ft | 0.030 Ω/1000 ft | 0.032 MΩ·1000 ft | 0.037 Ω/1000 ft | 0.478 + j0.314 Ω/1000 ft | 0.128 + j0.052 Ω/1000 ft | 4786 A | 450/485 A | 535/600 A |
