Cable Tipo TC-ER
Los cables de alimentación tipo TC-ER de Southwire de 600 o 1000 voltios son aptos para su uso en áreas húmedas y secas, conductos, ductos, canaletas, bandejas, enterramiento directo, soporte aéreo con cable mensajero y donde se requieran propiedades eléctricas superiores. Estos cables pueden operar continuamente a una temperatura del conductor que no supere los 90 °C para operación normal en áreas húmedas y secas, 130 °C para sobrecarga de emergencia y 250 °C para cortocircuito. Para uso en áreas peligrosas de Clase I, II y III, División 2, según los artículos 501 y 502 del NEC. Las construcciones con 3 o más conductores están homologadas para tendidos expuestos (TC-ER) según el NEC 336.10. Resistentes a la luz solar – Para enterramiento directo – Sin silicona.

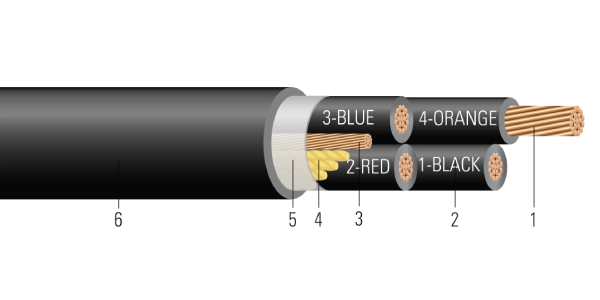

Caracteristicas
Conductor:
Cobre desnudo trenzado comprimido clase B según ASTM B3 y ASTM B8
Aislante:
Polietileno reticulado (XLPE) tipo XHHW-2
Conductor a Tierra:
Cobre desnudo trenzado comprimido clase B según ASTM B3 y ASTM B8
Relleno:
Relleno de papel
Aglutinante:
No tiene aglutinante
Armadura:
No tiene armadura
Chaqueta General:
Chaqueta de cloruro de polivinilo (PVC)
Pesos y Medidas
| Tamaño de la condición | Número de cond. | Recuento de hebras | Diámetro sobre el conductor | Espesor del aislamiento | Suelo | Espesor de la cubierta | Diámetro exterior aproximado | Peso de cobre | Peso aproximado | Color de la chaqueta |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 AWG/Kcmil | 4 | 7 | 0.141 in | 45 mil | 1 × 10 AWG | 60 mil | 0.755 in | 238 lb/1000 ft | 403 lb/1000 ft | Negro |
Datos Eléctricos y de Ingeniería
| Tamaño de la condición | Número de cond. | Radio de curvatura mínimo | Tensión máxima de tracción | Resistencia de CC a 25 °C | Resistencia de CA a 75 °C | Reactancia inductiva a 60 Hz | Corriente máxima admisible a 75 °C | Corriente máxima admisible a 90 °C |
|---|---|---|---|---|---|---|---|---|
| 8 AWG/Kcmil | 4 | 3.0 in | 422 lb | 0.653 Ω/1000 ft | 0.786 Ω/1000 ft | 0.052 Ω/1000 ft | 40 A | 44 A |
¡Realiza tu Cotización Ahora!
En PGH nos especializamos en ofrecer soluciones a la medida de tus necesidades. Nuestro equipo está preparado para asesorarte y presentarte una propuesta que optimice tus recursos.
Además, recuerda que al realizar la cotización con PGH tienes la ventaja de solicitar únicamente la cantidad exacta de metros de cable que requieras, evitando desperdicios y reduciendo costos.
Tipos de Aislantes
THW
Bajo Coste
75 °C
Diámetro Grande
Mal Desempeño eléctrico
Resistencia a la Humedad
Resistencia al Fuego
Resistencia a Hidrocarburos
Resistencia a Químicos
THHN/THWN
Bajo Coste
75 °C / 90 °C
Diámetro Pequeño
Mal Desempeño eléctrico
Resistencia a la Humedad
Resistencia al Fuego
Resistencia a Hidrocarburos
Resistencia a Químicos
XLP-XHHW
Bajo Coste
90 °C
Diámetro Pequeño
Buen Desempeño eléctrico
Resistencia a la Humedad
Mala Resistencia al Fuego
Mala Resistencia a Hidrocar.
Resistencia a Químicos
ERP HYPALON
