Cable Tipo TECK
El cable de alimentación Teck 90 de Southwire, 5000 V, sin blindaje y con aislamiento TRXLPE (resistente a la arborización), es un cable blindado con certificación CSA para aplicaciones industriales y comerciales de media tensión. Está certificado para FT4, -40 °C, HL, AG14 y 90 °C en las duras condiciones climáticas canadienses. Está diseñado para su instalación en bandejas portacables, bancos de conductos, enterramiento directo, canaletas, áreas peligrosas, soportes rígidos continuos para cables y es revestido en hormigón.

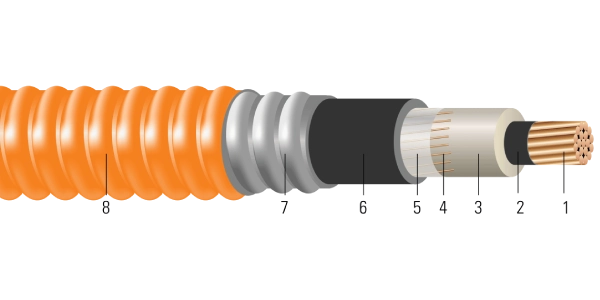

Caracteristicas
Conductor:
Cobre trenzado clase B, comprimido o compacto, de acuerdo con ASTM B3 y B8
Aislante:
TRXLPE, Espesor: 0,090 pulgadas (2,3 mm) - nominal, Nivel de aislamiento: 100% - sistema sin conexión a tierra, Clasificación de temperatura: 90 °C
Conductor a Tierra:
Sin Conductor a Tierra
Relleno:
PVC negro
Aglutinante:
Cinta de polipropileno
Armadura:
Armadura entrelazada de aluminio (AIA)
Chaqueta General:
PVC Naranja
Pesos y Medidas
| Tamaño de la condición | Hebra | Diámetro sobre el conductor | Espesor del aislamiento | Neutro concéntrico | Espesor de la cubierta interior | Diámetro sobre la armadura | Espesor total de la cubierta | Diámetro exterior aproximado | Peso de cobre | Peso aproximado |
|---|---|---|---|---|---|---|---|---|---|---|
| 350 AWG/Kcmil | 37 No. | 0.661 in | 90 mil | 13 × 12 AWG | 60 mil | 1.511 in | 55 mil | 1.621 in | 1354 lb/1000 ft | 2033 lb/1000 ft |
Datos Eléctricos y de Ingeniería
| Tamaño de la condición | Radio de curvatura mínimo | Tensión máxima de tracción | Resistencia de CC a 25 °C | Resistencia de CA a 90 °C | Reactancia inductiva a 60 Hz | Corriente máxima admisible en el aire a 90 °C |
|---|---|---|---|---|---|---|
| 350 AWG/Kcmil | 11.3 in | 2800 lb | 0.031 Ω/1000 ft | 0.039 Ω/1000 ft | 0.042 Ω/1000 ft | 537 A |
¡Realiza tu Cotización Ahora!
En PGH nos especializamos en ofrecer soluciones a la medida de tus necesidades. Nuestro equipo está preparado para asesorarte y presentarte una propuesta que optimice tus recursos.
Además, recuerda que al realizar la cotización con PGH tienes la ventaja de solicitar únicamente la cantidad exacta de metros de cable que requieras, evitando desperdicios y reduciendo costos.
Tipos de Aislantes
THW
Bajo Coste
75 °C
Diámetro Grande
Mal Desempeño eléctrico
Resistencia a la Humedad
Resistencia al Fuego
Resistencia a Hidrocarburos
Resistencia a Químicos
THHN/THWN
Bajo Coste
75 °C / 90 °C
Diámetro Pequeño
Mal Desempeño eléctrico
Resistencia a la Humedad
Resistencia al Fuego
Resistencia a Hidrocarburos
Resistencia a Químicos
XLP-XHHW
Bajo Coste
90 °C
Diámetro Pequeño
Buen Desempeño eléctrico
Resistencia a la Humedad
Mala Resistencia al Fuego
Mala Resistencia a Hidrocar.
Resistencia a Químicos
ERP HYPALON
